高强度紧绷支架

一、构造

       高强度紧绷支架分两种型号：A型采用覆塑镀锌钢丝索：B型采用塑料绳索。A型紧绷支架主要由覆塑镀锌钢丝索、紧固件、防护套等构成；B型紧绷支架主要由塑料绳索、调节杆、双环圈、螺母组成。

       A 型紧绷支架是将紧绷索一端用紧固件固定在预埋件上（预埋钢管或混泥土梁上），采用专用工具在紧绷索的另一端将紧绷索拉紧，然后用紧固件固定在相对称的另一端预埋件上即可。

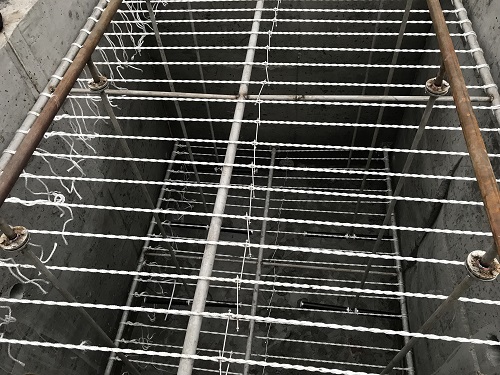

       B型紧绷支架是将紧绷索由单根两端绳头对接成环形双根，两端分别固定在预埋钩或梁上，将单头拧好螺母的调节杆穿入环形双索中间进行单方向绞紧，直至紧绷索双股拧成一股使其平直紧朋，具有相当强度，把调节杆另一端（未上螺母）穿入事先套在相邻紧绷索的双环圈内，并加螺母固定。

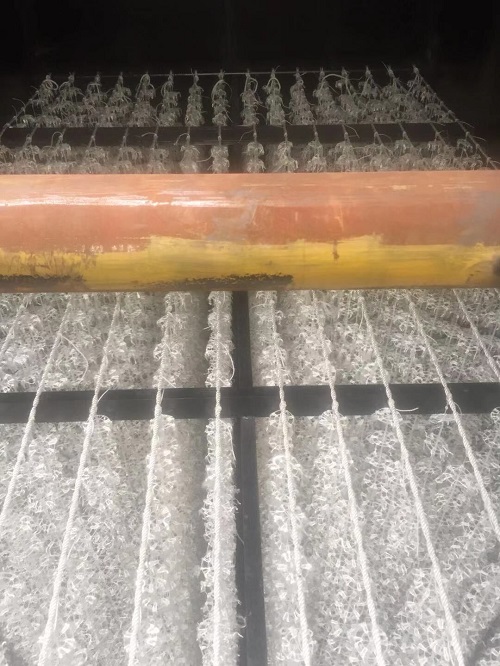

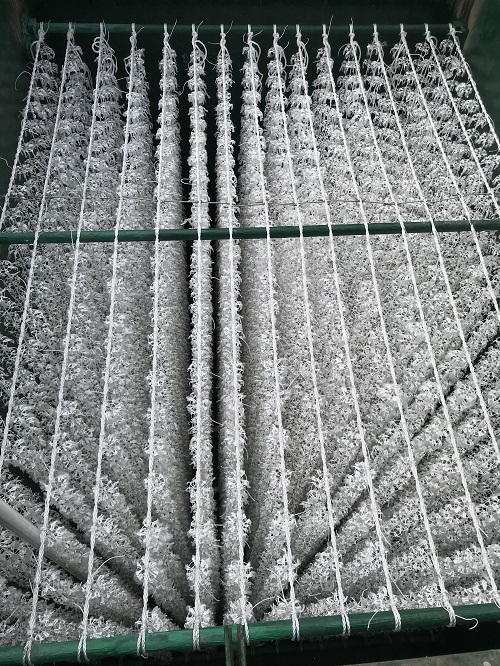

       根据池体的不同高度与长、宽尺寸，可以形成上下双层或多层的紧绷床，紧绷索可以根据需要进行纵横交叉加固。

二、特点

    高强度紧绷支架：结构简单、价格低廉、设计安装方便、拆卸检修便利，使用寿命长。

三、适用范围

       高强度紧绷支架：各种好氧、压氧、氧化塔、生物滤塔等装置的悬挂式填料支架，可用于亲工程及老装置的改造，同时可用于自来水微污染接触氧化预处理装置中。

四、主要设计参数

       A型覆塑钢丝索性能参数

钢丝绳结构：6×19+IWS           捻制方式：左交互捻           钢丝绳公称直径(mm）：6±0.36         覆塑钢丝绳的公称外径D(mm) ： 7.5-8            单丝公差直径(mm)0.3±0.02

单丝抗强度(Mpa)：1620-2060            单丝打结抗拉强度(Mpa)：  810-1030           扭转（次）：≥ 25        钢丝绳最小破断拉力(kn)：≥ 19.9

       B型紧绷绳索性能参数

集束单丝根数：180×6=1080       单丝直径(mm)：0.20-0.22         抗拉强度(kg)：1256

老化性能：低温对折温度的保留率94.23%，刚在水处理应用中温热老化寿命大于20年            化学稳定性：稳定
